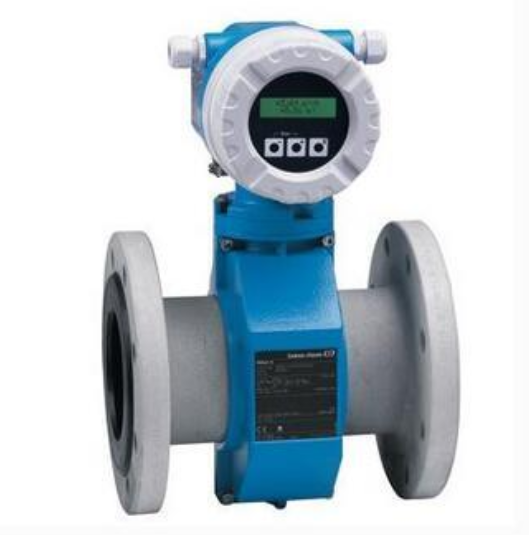

E+H電磁流量計10L2F,10L2H,10L32,10L3F

流量計配備重量優化的傳感器，性價比高
Promag L作為多用途的標準傳感器，適用于水和污水行業，采用松套法蘭過程連接，安裝靈活，不受管道法蘭的安裝影響。結合滿足基本應用并能夠直接集成的Promag 10型變送器， Promag 10L在廣泛的用途中提供的液體測量。它是您大限度降低成本的優選解決方案。

優勢
降低了安裝成本的松套法蘭設計，安裝靈活（DN<350/14")
節能型流量測量-橫截面與管道一致，無壓損
免維護 - 無可動部件
經濟 - 為簡便運用和直接集成設計
操作安全 - 顯示模塊提供簡單易讀的過程信息
完全符合行業標準 - IECE/EN/NAMUR

應用領域
雙向測量原理不受壓力、密度、溫度和粘度的限制
完全適用于水和污水行業的標準測量場合
儀表特性
傳感器重量多可減輕 30 %
公稱直徑：DN 25 ～ 2400 (1～ 90")
安裝開檔尺寸縮短，符合DVGW/ISO標準
兩行顯示，按鍵操作
一體化型或分離型
HART
特征和規格
產品標題
該流量計配備重量優化的傳感器，十分經濟。完全適用于水和污水行業中的標準應用。
傳感器特點
降低了安裝成本-的松套法蘭設計，安裝靈活（DN<350/14")。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。傳感器重量多可以減輕30 %。公稱口徑：DN 25...2400 (1...90")。
變送器特點
使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。
公稱口徑范圍
松套法蘭；松套法蘭，成型鋼板：DN 25...300 (1...12")
固定法蘭：DN 350...2400 (14...90")
接液部件材質
內襯：聚酰胺、硬橡膠
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
測量變量
體積流量
大測量誤差
體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
測量范圍
9 dm3/min...162 000 m3/h (2.5 gal/min...1030 Mgal/d)
大過程壓力
PN 16, Cl. 150
介質溫度范圍
PFA內襯：0...+80 °C (+32...+176 °F)
高溫型PFA內襯：–20...+50 °C (–4...+122 °F)
PTFE內襯：–20...+90 °C (–4...+194 °F)
環境溫度范圍
碳鋼法蘭：–10...+60 °C (+14...+140 °F)
不銹鋼法蘭：–40...+60 °C (–40...+140 °F)
傳感器外殼材質
DN 25...300 (1...12")：鋁合金AlSi10Mg，帶涂層
DN 350...2400 (14...90")：碳鋼，帶保護漆涂層
傳感器接線盒：鋁合金AlSi10Mg，帶涂層
變送器外殼材質
粉末壓鑄鋁
防護等級
一體式儀表：IP67，type 4X
分體式傳感器（標準）：IP66，type X
分體式傳感器（可選）：IP68，type 6P
分體式變送器：IP66/67，type 4X
顯示/操作
兩行顯示，按鍵操作
通過現場顯示單元和調試軟件設置
輸出
4...20 mA HART（有源）
脈沖/開關量輸出（無源 ）
輸入
無
數字通信
HART
電源
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）

防爆認證
cCSAus
產品安全性
CE認證、C-Tick認證
計量認證和證書
在認證標定裝置上標定（符合ISO/IEC 17025標準）
衛生型認證和證書
飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920
